S13: Установка насоса Walbro
« : Февраль 11, 2009, 12:32:56 pm »

Необходимые инструменты:
> Ключ трещётка
> головки на 10 и 8
> крестовая отвёртка
> пасатижи
> кусачки
> ножик
> обжим или паяльник

Комплект Walbro для S13 со всем необходимым для установки.


Для начала обесточим насос дабы случайно ничего не попалить. Для этого снимем предохранитель.


Под ковриком в багажнике справа обнаруживает лючок.Откручиваем 2 болта под крестовую отвёртку, снумаем неталлическую пластинку и отклюцяем штеккер.


Далее откручиваем 4 болта под головку 10.


Отмечаем положение крыжки насоса на бензобаке (можно просто запомнить)


Снимаем хомуты со шлангов


Откручиваем 6 болтов на под головку 8


Вынимаем аккуратно насос, Осторожно не порвите прокладку


Переносим в удобное место, кладём страшилище на тряпку, где и будем дальше разбирать.


Для начала нам нужно открутить провода (болты под крест)



Далее сминаем хомуты и вытаскиваем насос.



Что было и что будет :)


На Walbro нужно надеть фильтр что в комплекте

шайбочку и затолкать её отфёрткой.

Надеваем на донышко чёрную резинку из комплекта

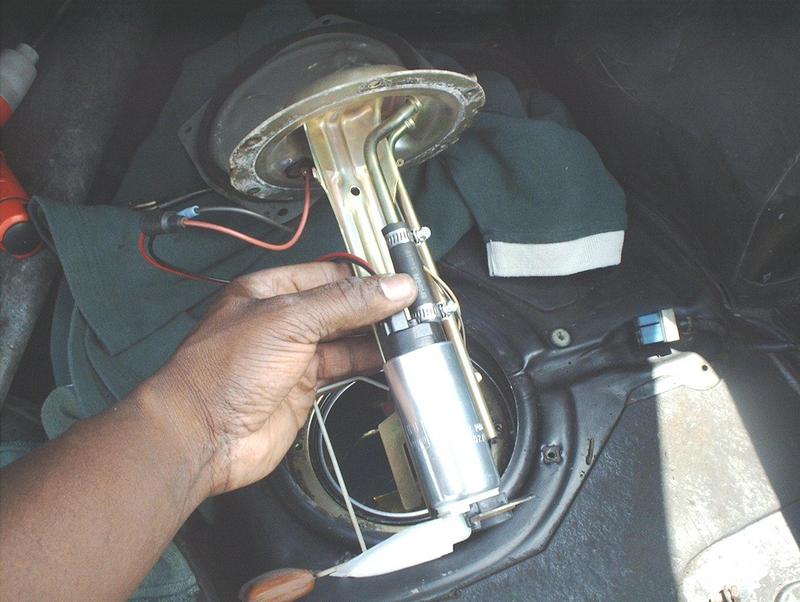

ставим насос на место


Отрезаем неоходимый кусок бензошланга надеваем и притягиваем хомутами


Теперь разберёмся с проводкой.
У нас есть 2 варианта: Либо воспользоваться обжимными втулками из комплекта и сростить новую проводку со старой, либо отбаять старые провода и припаять новые (этот метод наиболее предпочтителен, так как прочнее и правильнее)
И так по порядку, если слово паяльник вызывает рвотные позывы но обжимные щипцы и втулки из комплекта для вас :)


1й Метод

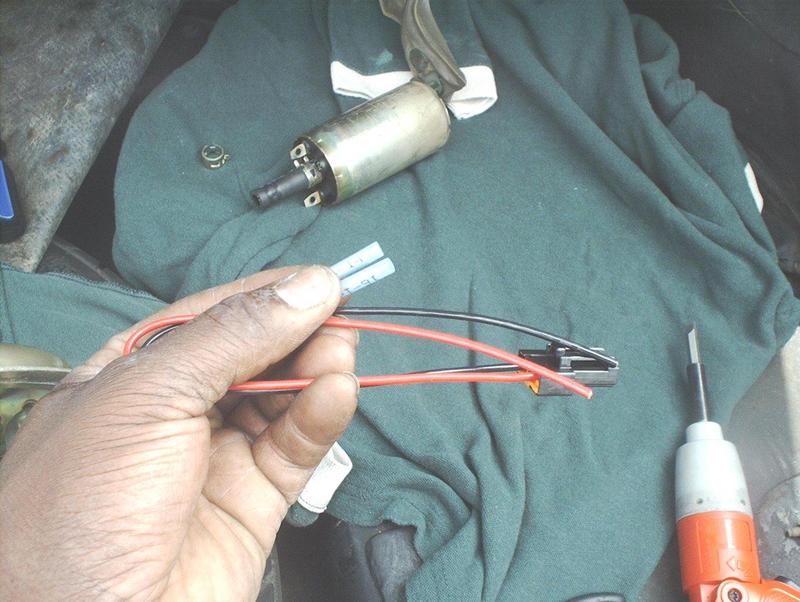

Обрезаем клеммы от старых проводов примерно на треть длинны и выкидываем их нафиг. Зачищаем от изоляции обе проводки примерно на 7мм


вставляем провода во втулки и обжимаем. Не перепутайте - красный к красному , чёрный к чёрному


Готово , теперь можно собирать в обратном порядке.


2й Метод
Отпаиваем старые провода и на их место припаиваем новые стараясь не перепутать полярность.


Можно собирать в обратном порядке и наслаждаться :)

ПиСи.
Если вы всёже порвали кольцо-прокладку то по коду можно заказать новое.


Спасибо за внимание!
