Добрый день, друзья!
Я снова с Вами :) Сегодня мы будем «ломать» главный тормозной цилиндр, далее ГТЦ. Ясно, что делать мы будем это не от хорошей жизни. Например, у меня ГТЦ потел тормозной жидкостью, и ее раздувало ветром на вакуумный усилитель и левый стакан, с которых благополучно слезла краска. ГТЦ у нас, впрочем, как и на подавляющем большинстве машин, 2-х поршневой. Соответственно, один поршень отвечает за создание давления в переднем контуре, а второй- в заднем. Я долго терзался вопросом – что лучше – перебрать старый ГТЦ или купить новый не оригинальный. О новом оригинальном ГТЦ и речи идти не могло – цена порядка 300-400 у.е. тяготила. Новый не оригинальный смущал своей не оригинальностью, неизвестно где и кем собранный. А тормоза это дело такое – на них можно сэкономить, но эта экономия может оказаться последней в Вашей жизни. Поэтому после обследования зеркала ГТЦ на предмет износа было принято решение купить оригинальный ремкомплект. Отдельное слово о ремкомплектах – они тоже бывают как оригинальные, так и неоригинальные – Japan Cars например. К тому же – оригинальных ремкомплектов существует несколько видов – под АBS, под не ABS да еще и на разные марки и диаметры цилиндра. К сожалению, какой мне нужен – никто ответить так и не смог – пришлось разбираться самому. Об этом чуть ниже. Добавлю для тех, кто идет по моим пятам – диаметр моего ГТЦ – 15/16 дюйма или 23,8 мм, марки TOKICO под ABS. Бывает еще 4/3 дюйма или 22 мм и марки NABCO. Это если все-таки будет покупаться неоригинальный ремкомплект.
Итак, поехали. Перед операцией стоит запастись вот таким вот инструментом – ключом для откручивания штуцеров тормозных шлангов. Именно таким – чтобы внутренняя часть представляла собой шестигранник, а не звездочку и ключ затягивался болтом. Стоит, кажется, 10-12 грн. и продается в любом автолабазе. Размер – 10 мм.

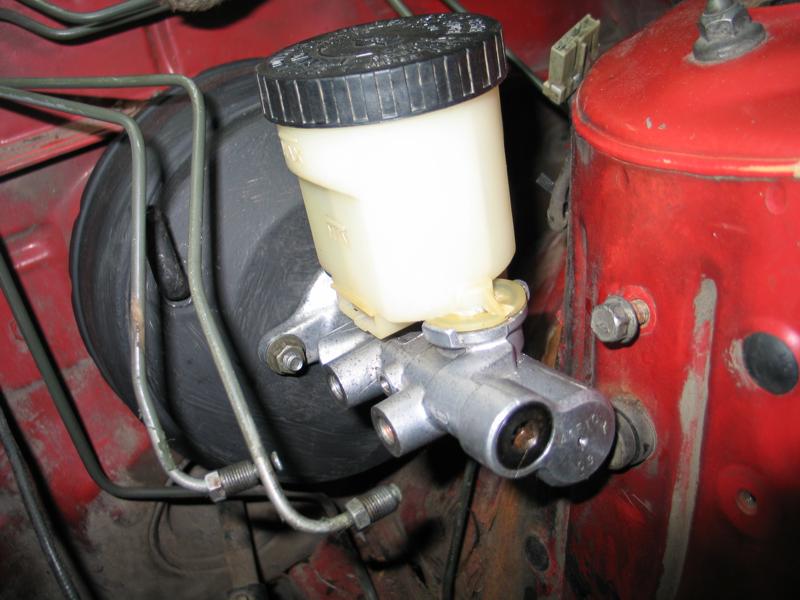

Собственно, с этого и начинаем – нужно открутить штуцеры отводящих патрубков. Главное – хорошо надеть ключ и зафиксировать стопорным болтом. Если штуцеры уж совсем не поддаются – можно попробовать побрызгать средством WD-40. Вытекшую тормозную жидкость желательно всю собрать тряпочкой, лакокрасочное покрытие скажет нам спасибо :) На ГТЦ должен быть еще прикреплен щиток, защищающий его от перегрева, но для наглядности щиток снят.

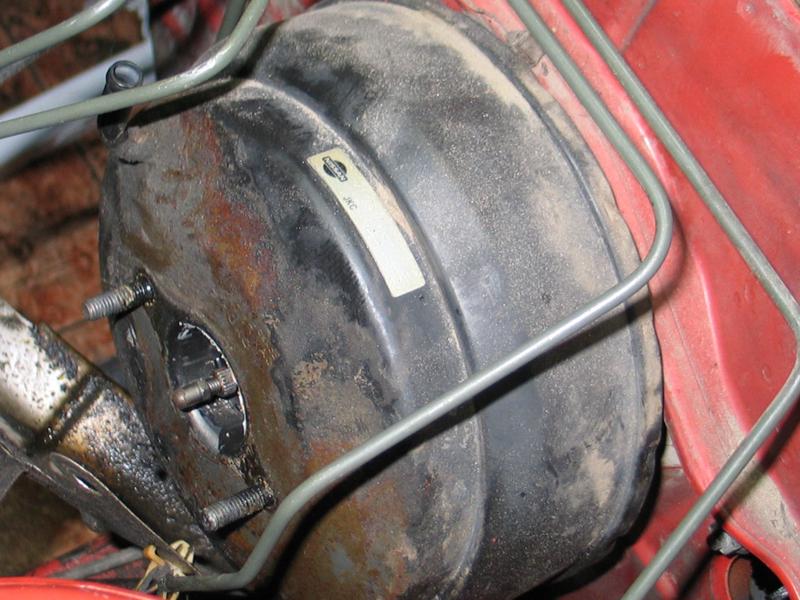

Затем откручиваем ГТЦ от вакуумного усилителя тормозов – там всего 2 гайки и ничего сложного. Кстати вот результат методичного попадания тормозной жидкости на вакуумный усилитель. Я свой снял, очистил от ржавчины и покрасил, так как попадать на новый вакуумный усилитель взамен сгнившего ну никак не хотелось :)

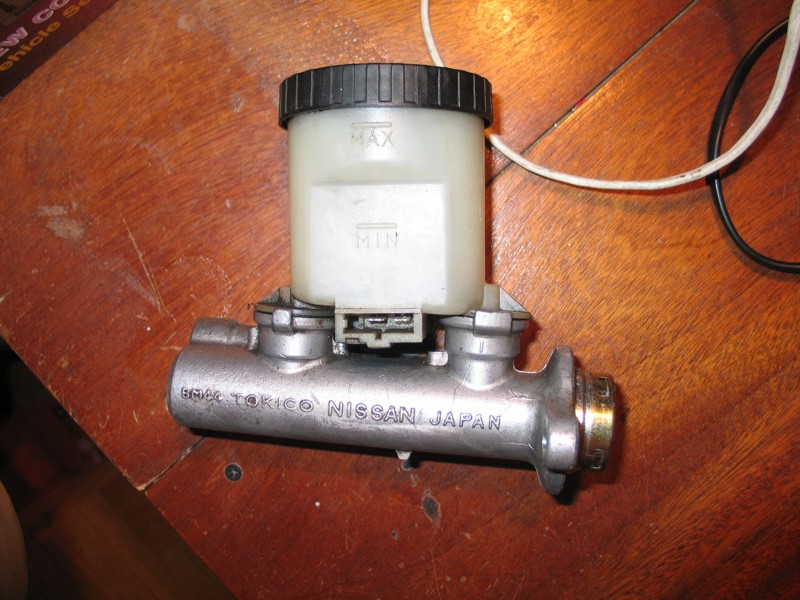

Снимаем ГТЦ, убираем первичную грязь тряпочкой и кладем его куда-нибудь на чистую поверхность (я занимался переборкой дома).



Переборку начинаем с отделения бачка от корпуса ГТЦ. Бачок держится с помощью 2-х резиновых уплотнителей, вставленных в корпус ГТЦ. Бачок вставлен достаточно плотно, поэтому придется повозиться – должна помочь широкая прямая отвертка. Аккуратно заводя ее за фланцы бачка, пытаемся отсоединить его от ГТЦ. Лучше это делать вдвоем, а ГТЦ закрепить в тисках. Но ни первого, ни второго у меня не было, поэтому пришлось как-то выкручиваться. Результатом всего этого должен оказаться отдельно лежащий бачок.

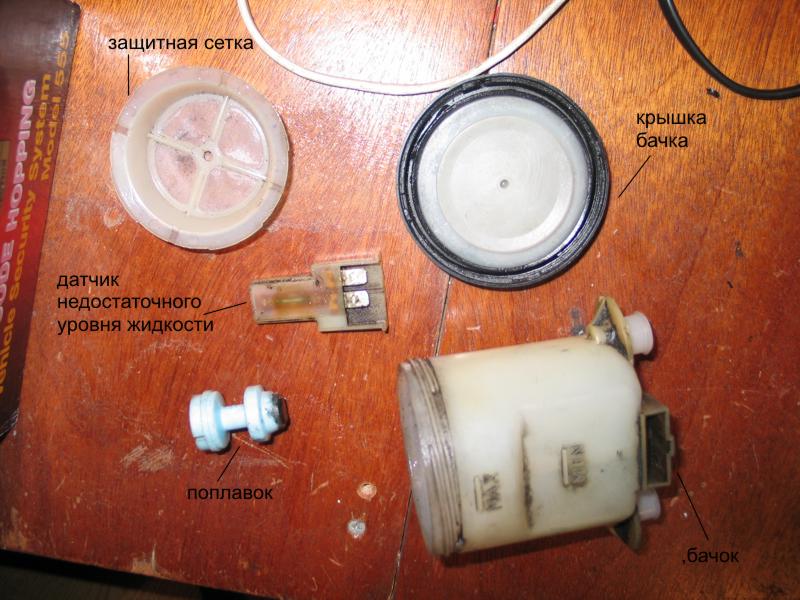

Дальше все просто – откручиваем крышку, вынимаем сетку, поплавок и датчик недостаточного уровня жидкости. Датчик держится на защелке внизу бачка, с которой нам поможет справиться отвертка поменьше. Стоит осмотреть бачок на предмет трещин, через которые может сочиться тормозная жидкость.

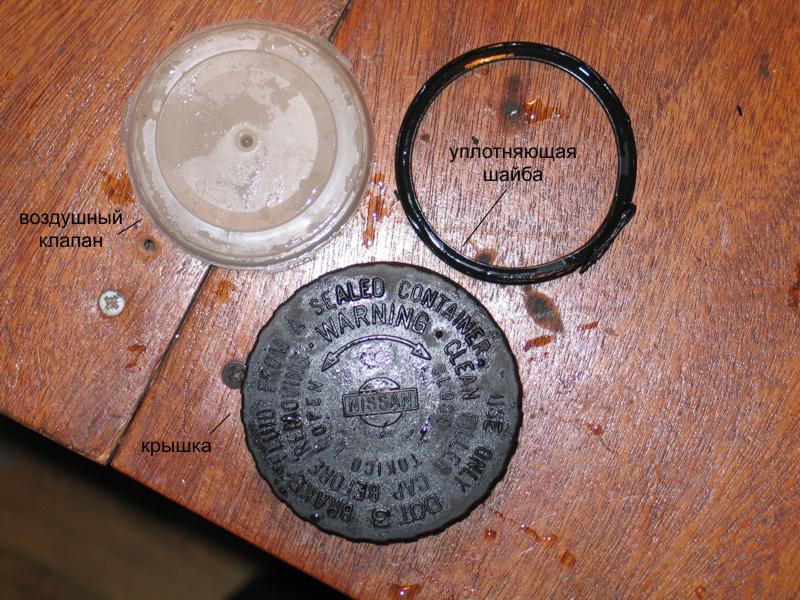

Так же можно разобрать крышку бачка, чтобы почистить ее от всякого накопившегося мусора. Крышка состоит из собственно крышки, воздушного клапана (пластиковый круг с маленьким отверстием для сообщения бачка с атмосферой) и уплотняющей прокладки. После разборки крышки меня ожидал «сюрприз» - была повреждена уплотняюшая прокладка крышки, в результате чего тормозная жидкость при встрясках на кочках могла вытекать из бачка. Пришлось заказать новую крышку (15$).



Теперь все детали бачка промываем в горячей мыльной воде и сушим. Бачок можно собирать. Тут ничего сложного – сперва собирается крышка, затем поплавок вставляется в бачок, сверху сеточка и в самом конце вставляем на место датчик, предварительно зачистив контакты наждачкой. С бачком осталось провести последнюю операцию – проверить датчик. О нем чуть подробнее.

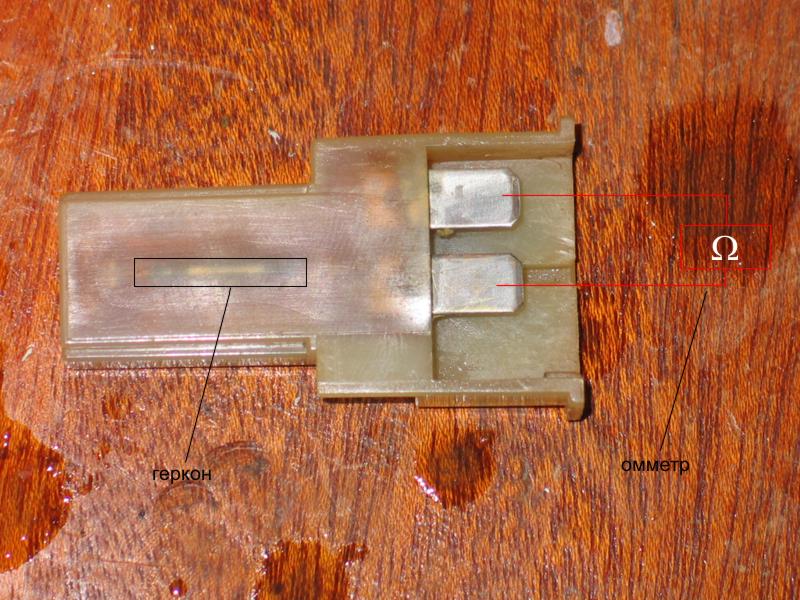

Датчик недостаточного уровня тормозной жидкости представляет собой систему «магнит-геркон». Геркон – это такой радиоэлектронный элемент, обычно зеленого цвета, который в нашем случае имеет 2 контакта. Если к геркону поднести постоянный магнит (поплавок со встроенным магнитом) – контакты замкнутся. На фотографии – датчик для наглядности снят.
Проверить датчик очень просто – понадобиться любой простейший омметр, будь то цифровой мультиметр, либо какой-нибудь прибор советского типа оставшийся от дедушки.
Проверку производим на установленном в бачок датчике. Подсоединяем омметр к контактам датчика. Достаем поплавок и смотрим, что показывает нам омметр – сопротивление должно быть бесконечным. Теперь вставляем на место поплавок и смотрим, чтобы он полностью провалился на дно бачка – этим мы имитируем отсутствие тормозной жидкости. Омметр должен показать сопротивление 0 – 2 Ома. Если это не так – придется раскошелиться на новый датчик.

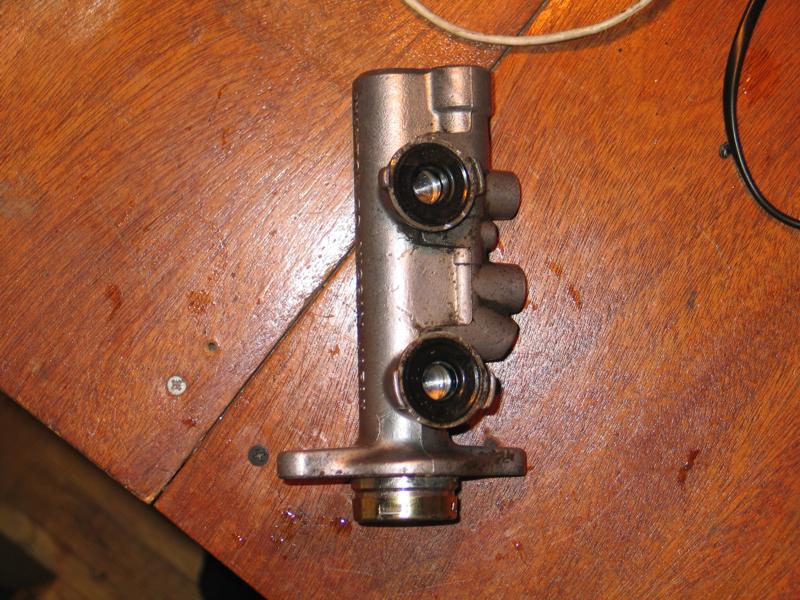

Все, с бачком покончено. Переходим непосредственно к ГТЦ. Вот собственно и он. Сверху видны черные уплотняющие резинки, в которые вставляется бачок. Их поддеваем отверткой и сразу отправляем в мусорник. Номер новых - 46045-W1010 по цене в 3$.

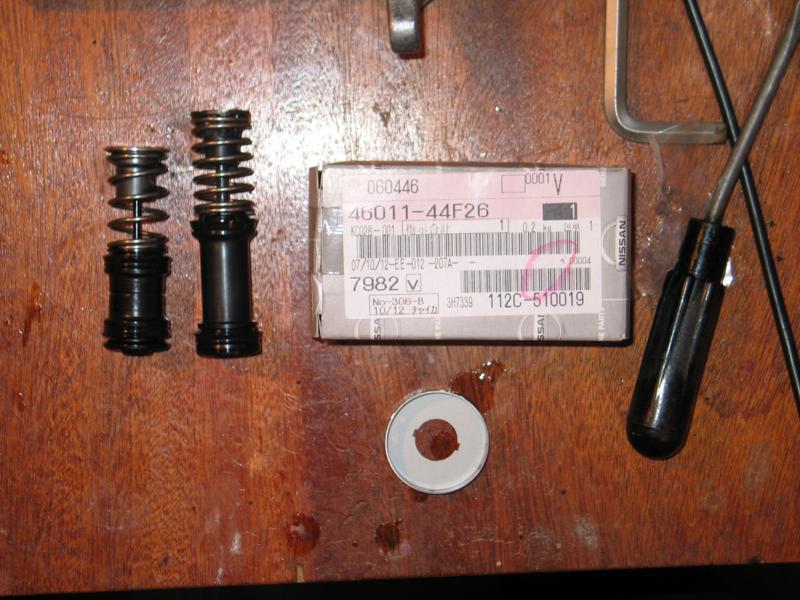

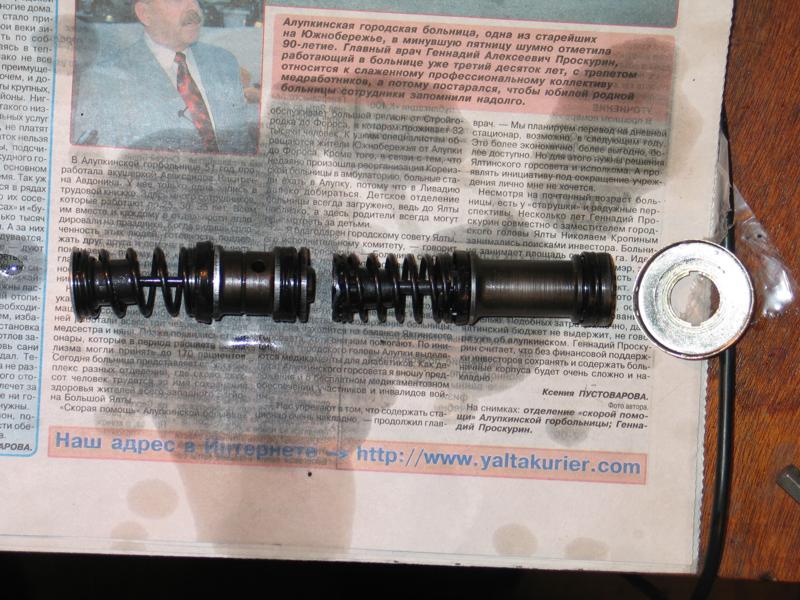

Ремкомплект на удивление мал – всего три детали: тормозной поршень заднего контура, переднего контура и стопорная шайба. Зато стоит ремкомплект недешево – 90$ на EXISTе (№ 46011-44F26).



Разбираем ГТЦ. Для этого нужно снять стопорную шайбу – с помощью тоненькой отвертки отгибаем «усики» и снимаем шайбу. Сильно встряхиваем ГТЦ и ловим вылетающие из него поршеньки. Первым, аки черт из табакерки, вылетит поршень переднего контура. Поршень заднего контура, увидев что стало с братом, вылетать не хочет. Придется. :)

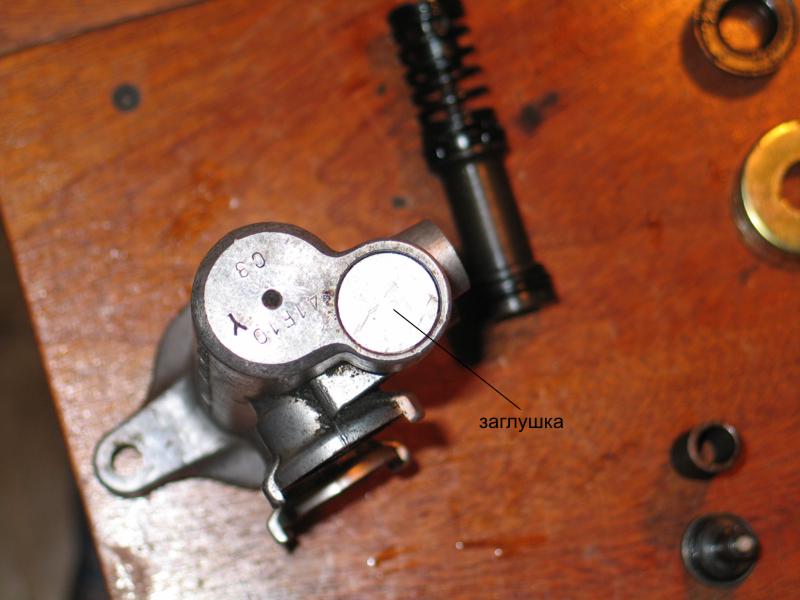

Поршни и стопорную шайбу отправляем в мусорник – их замена дожидается своего часа в серой коробочке с надписью «Nissan». Проверяем, как поживает зеркало цилиндра – оно должно быть гладким, без следов износа и царапин. Теперь нужно открутить хитрый байпасный клапан, который прячется за приклеенной металлической заглушкой. Ее легко снять поддев тонким ножичком.

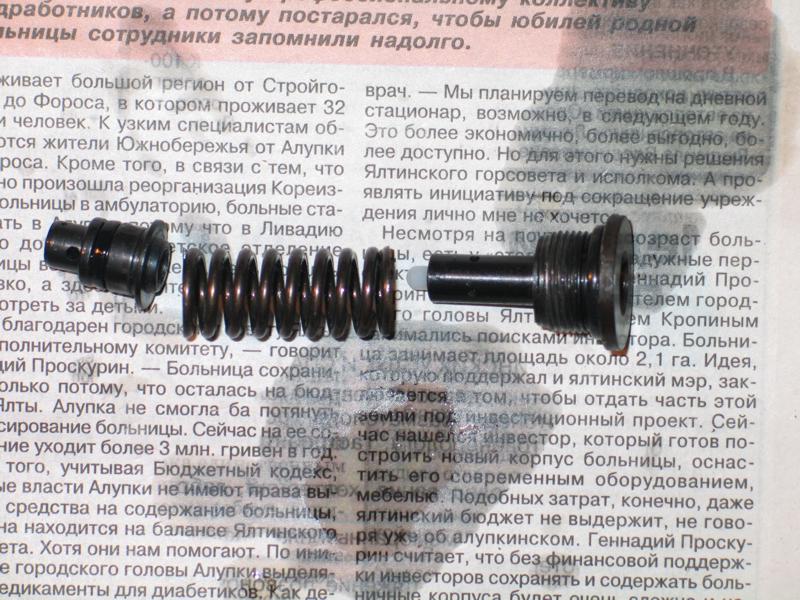

Для откручивания клапана понадобиться шестигранник, а корпус ГТЦ придется зажимать в тисках. Роль этого клапана для меня так и осталась загадкой – либо это обратный клапан, либо регулятор давления заднего контура (хотя оный вроде как есть в блоке ABS).

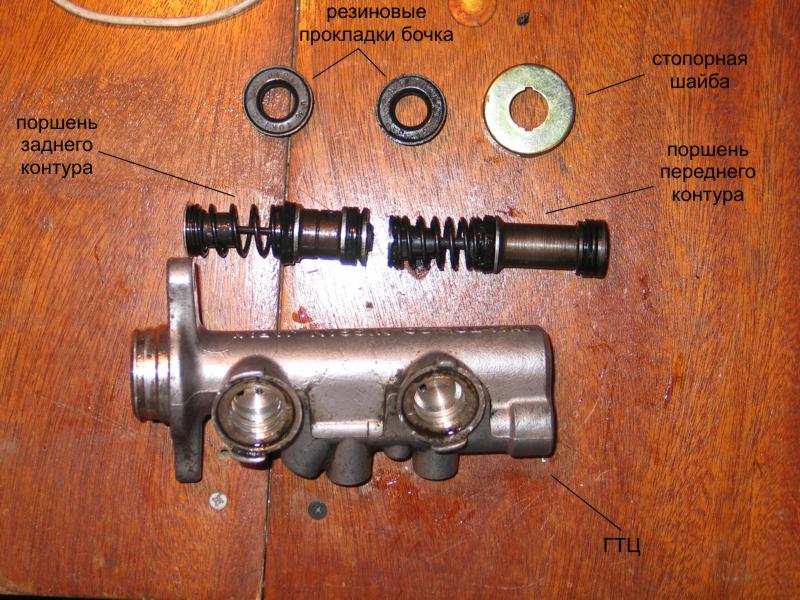

Промываем корпус ГТЦ и клапан горячей мыльной водой. Затем просушиваем все это в духовке, так как в ГТЦ остались элементы подверженные коррозии. И собираем все в обратной последовательности, обильно смазывая все поверхности новой тормозной жидкостью. Вот правильное положение новых поршней – сперва пружиной вперед вставляется поршень заднего контура, затем пружиной вперед – поршень переднего контура и фиксируем все это дело стопорной шайбой. Усики стопорной шайбы зажимаем маленькой отверткой. Закручиваем на место байпасный клапан и приклеиваем декоративную заглушку (например, 88 клеем). Вставляем на место новые резиновые прокладки бачка.



Эта фотография показывает степень износа старых поршеньков – справа новый, слева старый. Стрелками обозначены места прилегания сальников к стенкам цилиндра.

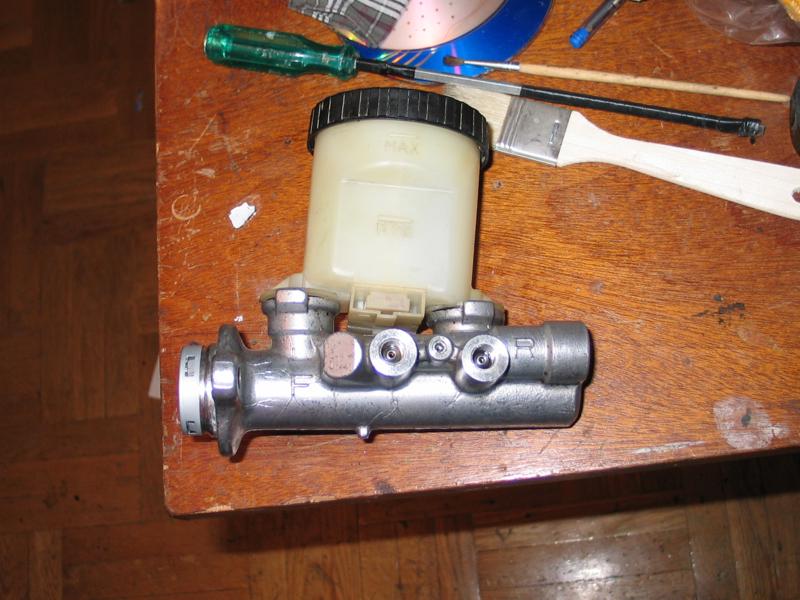

Осталось соединить вместе корпус ГТЦ и бачок. Опять же – операция не для слабонервных. Для победы над бачком нужно как минимум объединить нервы двух человек. Чтобы легче вставить бачок можно смазать фланцы тормозной жидкостью. Главное не прилагать чрезмерного усилия, дабы не пришлось покупать новый бачок. Кстати советую обратить внимание на позиционирование бачка на ГТЦ – там только один правильный вариант, если перепутаете, бачок правильно на место не встанет.



Устанавливаем ГТЦ на место, фиксируем гайками на вакуумном усилителе и прикручиваем штуцеры отводящих патрубков. Не забываем поставить на место защитный щиток и прокачать тормозную систему. Кстати, обратите внимание на разъем, который подсоединяется к датчику недостаточного уровня – чаще всего этот разъем оказывается окисленным.

Спасибо за внимание :)
Ghost (C) http://www.nissan-club.org/board
